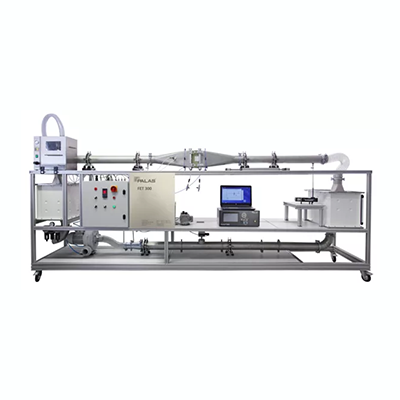

FET300滤芯测试台

产品详情

技术参数

测量范围(总渗透率)

高达 0.0005 %

测量范围(尺寸)

0.02 – 100 µm

体积流量

2 – 200 m3/h- 高压工作

差压测量范围

0 – 1,200 Pa 可选,0 – 2,500 Pa 可选,0 – 5,000 Pa 可选

气溶胶

粉尘(例如 SAE 粉尘)、盐(例如 NaClKCl)、液体气溶胶(例如 DEHS)、乳胶颗粒物

滤芯尺寸

300 x 300 x 300 mm (H x W x D)

要可靠确定滤芯质量和效率,除了总渗透率之外,还必须测试能耗(压降)、载荷和颗粒物分离效率。

为了实现精确测量,需要根据滤芯的尺寸调整测试通道的流量引导和气溶胶分布

Palas® 具有超过 35 年的过滤器测试经验,持续不断地开发高质量的测试台,来满足各种要求。

FET 300 能够对尺寸达 300 x 300 mm 的滤芯(例如通风过滤器、HEPA/ULPA 过滤器、吸尘器末端过滤器、车厢过滤器)进行规定的测试。

通道专为实现理想的流量引导而设计,也可通过适配器用于更小滤芯。

测试粗过滤器(直至 ULPA 过滤器)通过颗粒物尺寸分离以及差压。FET 100 测量结果优于标准要求:
•    ISO 24693-5 HEPA/ULPA 滤芯
•    ISO 16890 房间空气过滤器
•    ISO 11155-1/3 汽车车厢空气过滤器
•    DIN 71460 汽车车厢空气过滤器
借助不同适配器和在空气管道内根据客户的调整,FET System 可以用于多种不同滤芯。

工作原理

可控风扇通过 HEPA 入口过滤器,经过测试管道和保护过滤器,从环境吸入规定的测试体积流量。

FET 300 上游操作气溶胶和压力。在垂直构造的测试管道中,均匀混合气溶胶,然后引入滤芯。

提取用于颗粒物测量的气溶胶可以代表原始干净气体侧,考虑等动力。可以同时使用两个测量设备,或者使用一个测量设备和一个测量点开关。

使用的测量仪器是 Palas® U-SMPSPromo ® system 气溶胶频谱仪,根据选择后者可覆盖 0.01 到 40 µm 测量范围。

现在将滤芯插入测试通道。对于此用途,可以以气动方式轻松快速打开过滤器固定器。可以为不同滤芯设计提供各个适配器。

现在测试滤芯。确定压力降以及干净气体气溶胶的干净气体浓度和尺寸,计算碎片分离效率。

通过集成FTControl 测试台控制系统轻松控制系统。各个顺序程序确保安全执行测量。

综合分析部分支持简单快速评估测量结果。

扩展 / 配件

气溶胶生成

由于采用模块化设计,可以根据使用的气溶胶发生器生成多种测试气溶胶:

DEHS、油、石蜡油、NaCl 或 KCl、测试粉尘,如 ISO A2 Fine。

气溶胶放电

根据应用,通过电晕放电 CD 2000 或 X 射线源 XRC 049(无需批准)执行气溶胶放电。

气溶胶稀释

VKL 系列稀释系统专用于测量高 HEPA 过滤器质量(过滤效率 >99.95%)。使用稀释系统时,可以采用稀释系数为(1、10、100、1000、10000)的测量点开关,以便于进行过滤器测试。

气溶胶测量

气溶胶测量发生
•    在 01 到 1.2 µm 的范围,使用 Palas®U-SMPS
•    在约 12 到 100 µm 的范围,使用 Promo ®system 气溶胶频谱仪。
可以组合两个测量仪器并同时用于整个范围,如 U-Range

应用领域:

开发
•    质量控制
      -    客舱过滤器
      -    HEPA/ULPA 洁净室过滤器
      -    客舱空气过滤器
      -    发动机空滤器
      -    压缩机供气空气过滤器
•   按照 ISO 29463-5 测量 MPPS
•   按照 ISO 16890 测量碎片分离效率
•   确定不同体积流量下的压力损失
•   确定粉尘控制能力
