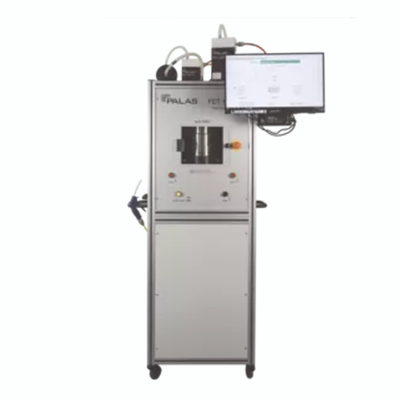

FET100滤芯测试台

产品详情

技术参数


要可靠确定滤芯质量和效率,除了总渗透率之外,还必须测试能耗(压降)、载荷和颗粒物分离效率。

为了实现精确测量,需要根据滤芯的尺寸调整测试通道的流量引导和气溶胶分布

Palas® 具有超过 35 年的过滤器测试经验,持续不断地开发高质量的测试台,来满足各种要求。

FET 100 能够对小尺寸达 100 x 100 mm 的滤芯(例如医用过滤器、吸尘器末端过滤器和风扇过滤器)进行规定的测试。

测试粗过滤器(多达 ULPA 过滤器)通过颗粒物尺寸分离以及差压。FET 100 测量结果优于标准要求:
•    ISO 24693-5 HEPA/ULPA 滤芯
•    ISO 16890 房间空气过滤器
•    ISO 11155-1/3 汽车车厢空气过滤器
•    DIN 71460 汽车车厢空气过滤器
借助不同适配器和在空气管道内根据客户的调整,FET System 可以用于多种不同滤芯。

工作原理

FET 100 上游压力操作气溶胶和混合空气供给。

通过质量流量控制器在输入侧精确控制需要的空气体积流量。对于 HEPA 过滤器测试,单分散分类气溶胶。然后在垂直布置的测试管中,均匀混合气溶胶。

考虑等动力,代表性执行气溶胶提取进行颗粒物测量。为气溶胶提取提供一个测量点。

使用的测量仪器是 Palas® U-SMPSPromo ® system 气溶胶频谱仪,根据选择后者可覆盖 0.01 到 40 µm 测量范围。

完成原始气体测量后,将滤芯插入测试通道。对于此用途,可以以气动方式轻松快速打开过滤器固定器。可以为不同滤芯设计提供各个适配器。

现在测试滤芯。确定压力降以及干净气体气溶胶的干净气体浓度和尺寸,计算碎片分离效率。

通过集成FTControl 测试台控制系统轻松控制系统。各个顺序程序确保安全执行测量。

综合分析部分支持简单快速评估测量结果。

扩展 / 配件

气溶胶生成

由于采用模块化设计,可以根据使用的气溶胶发生器生成多种测试气溶胶:DEHS、油、石蜡油、NaCl 或 KCl、测试粉尘,如 ISO A2 Fine。

气溶胶放电

根据应用,通过电晕放电 CD 2000 或 X 射线源 XRC 049(无需批准)执行气溶胶放电。

气溶胶稀释

VKL 系列稀释系统专用于测量高 HEPA 过滤器质量(过滤效率 >99.95%)。使用稀释系统时,可以采用稀释系数为(1、10、100、1000、10000)的测量点开关,以便于进行过滤器测试。

气溶胶测量

气溶胶测量发生
•    在 01 到 1.2 µm 的范围,使用 Palas®U-SMPS
•    在约 12 到 100 µm 的范围,使用 Promo ®system 气溶胶频谱仪。
两个测量仪器可以组合使用,并可同时用于整个量程,如 U-Range

应用领域:

•    质量控制
      -    HEPA/ULPA 洁净室过滤器
      -    客舱空气过滤器
      -    客舱过滤器
      -    发动机空滤器
      -    压缩机供气空气过滤器
•   开发
•   按照 ISO 29463-5 和 ISO 29463-3 测量 MPPS
•   按照 ISO 16890 测量碎片分离效率
•   确定不同体积流量下的压力损失
•   确定粉尘控制能力
